奧氏體不銹鋼因其良好的不銹性和優(yōu)異的表面質(zhì)量而被廣泛應(yīng)用,但是因?yàn)閵W氏體不銹鋼具有冷加工硬化性,為了保證其后續(xù)加工的良好機(jī)械性能和光亮表面,一般要對(duì)冷加工后的奧氏體不銹鋼進(jìn)行熱處理,來(lái)保證其塑性。
熱處理工藝分類(lèi)
(1)固溶處理:奧氏體不銹鋼是一種包含多種合金元素的特殊鋼,在冷加工過(guò)后,原來(lái)均一的奧氏體結(jié)構(gòu)遭到破壞,硬化性明顯。為了恢復(fù)到原來(lái)的晶粒結(jié)構(gòu),將冷加工后的奧氏體不銹鋼加熱至高溫單相區(qū)恒溫保持,使各種合金成份包括雜質(zhì)相互溶解,同時(shí)冷加工過(guò)程中大量發(fā)生錯(cuò)位變形的金屬晶粒開(kāi)始漲大,最后通過(guò)急冷穩(wěn)定固溶體析出均一晶粒,回復(fù)到奧氏體組織結(jié)構(gòu)。
(2)光亮處理:奧氏體不銹鋼在加熱保溫的過(guò)程中,如果空氣進(jìn)入表面就會(huì)出現(xiàn)黑色氧化皮。為了保證基體的光亮度,在熱處理爐管或爐膛中通以由氨氣分解的氮?dú)夂蜌錃庾鳛楸Wo(hù)氣氛,氮?dú)馐侵行詺怏w,在高溫下保護(hù)工件不氧化、不脫碳而保持光亮,而氫氣除保護(hù)光亮外,還有較強(qiáng)的還原作用,使工件更光亮并呈銀白色,提高基體的光潔度。

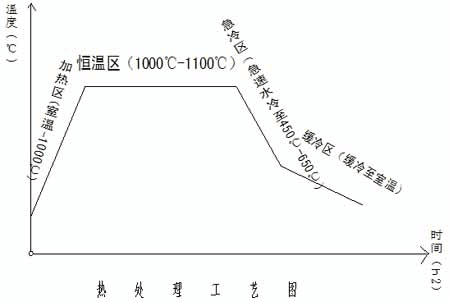

連續(xù)光亮熱處理工藝圖
具體工藝如下:要求奧氏體不銹鋼材料于連續(xù)光亮退火爐的加熱部分一側(cè)進(jìn)入加熱區(qū),由室溫迅速升溫到1000℃左右,然后在1000℃-1100℃溫度范圍內(nèi),保溫一段時(shí)間,然后進(jìn)入冷卻部分,迅速急冷至450℃-650℃,進(jìn)行固溶處理,最后緩冷至室溫出爐。
